Фрезери за CNC машини с поликристален диамант PCD

При поръчка или купуване на 2-4 броя фрезери с поликристален диамант PCD - 10% отстъпка, на 5-9 броя - 30% отстъпка, на 10-20 броя - 50% отстъпка, за повече искайте оферта. Изпращам с Еконт. Необходимо е да потвърдя заявката. Поръчай Изпрати запитване

Консултация по телефона. Изпрати запитване

Инструкции за употреба на фрезери от поликристален диамант върху камък

Изпращане с наложен платеж по Еконт.

Възможност за поръчка.

Фрезери от поликристален диамант PCD с плоска пластина - single flute PCD cutter


Фрезери от поликристален диамант PCD

Фрезери от поликристален диамант PCD с плоска пластина, ъгъл при върха 120, 105, 90 и 60 градуса, захващане 10 мм и 6 мм, заобляне на върха 0.4, 0.2, 0.8 мм. Използват се за издълбаване на надписи в гранит и мрамор. Изпращам с Еконт. Необходимо е да потвърдя заявката. Цените са в таблицата по-долу. При поръчка или купуване на 2-4 броя фрезери с поликристален диамант PCD - 10% отстъпка, на 5-9 броя - 30% отстъпка, на 10-20 броя - 50% отстъпка, за повече искайте оферта. Изпращам с Еконт. Необходимо е да потвърдя заявката. Поръчай Изпрати запитване


ДиаметърВръхЪгълЦена
10 мм0.412061.36 евро
120 лева
10 мм0.410561.36 евро
120 лева
10 мм0.210561.36 евро
120 лева
10 мм0.49061.36 евро
120 лева
6 мм0.410535.28 евро
69 лева
6 мм0.49035.28 евро
69 лева
6 мм0.46035.28 евро
69 лева
6 мм0.84535.28 евро
69 лева

Фрезери от поликристален диамант PCD, изглед на фрезерите

Фрезери от поликристален диамант PCD, изглед на фрезерите

Фрезери от поликристален диамант PCD, изглед от близо

Фрезери от поликристален диамант PCD, изглед от близо

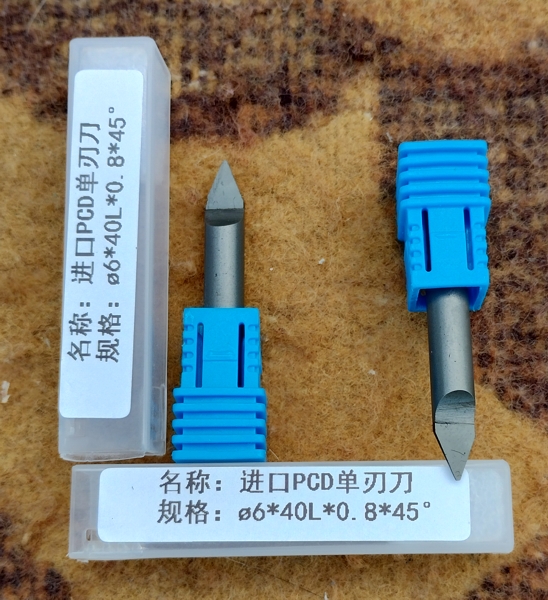

Фрезери от поликристален диамант PCD, диаметър на захвата 6 мм, обща дължина 40 мм, ъгъл при върха 45 градуса, заобляне при върха 0.8 мм

Фрезери от поликристален диамант PCD, диаметър на захвата 6 мм, обща дължина 40 мм, ъгъл при върха 45 градуса, заобляне при върха 0.8 мм. За тесни дълбоки надписи. Цената е в таблицата по-горе.

Фрезери от поликристален диамант PCD, диаметър на захвата 6 мм, обща дължина 40 мм, ъгъл при върха 60 градуса, заобляне при върха 0.4 мм

Фрезери от поликристален диамант PCD, диаметър на захвата 6 мм, обща дължина 40 мм, ъгъл при върха 60 градуса, заобляне при върха 0.4 мм. Цената е в таблицата по-горе.

Фрезери от поликристален диамант PCD с двойна пластина и шестоъгълен връх - doule flute hexagon PCD cutter


Фрезери от поликристален диамант PCD с двойна пластина и шестоъгълен връх

Фрезери от поликристален диамант PCD с двойна пластина и шестоъгълен връх, ъгъл при върха 105 и 90 градуса, захващане 10 мм и 6 мм, заобляне на върха 0.4 мм. С по-висока производителност спрямо единичните PCD. Използват се за издълбаване на надписи в гранит и мрамор. Изпращам с Еконт. Необходимо е да потвърдя заявката. Цените са в таблицата по-долу. При поръчка или купуване на 2-4 броя фрезери с поликристален диамант PCD - 10% отстъпка, на 5-9 броя - 30% отстъпка, на 10-20 броя - 50% отстъпка, за повече искайте оферта. Изпращам с Еконт. Необходимо е да потвърдя заявката. Поръчай Изпрати запитване


ДиаметърЦенаЪгъл
10 мм65.96 евро
129 лева		105
10 мм65.96 евро
129 лева		90
6 мм38.35 евро
75 лева		105
6 мм38.35 евро
75 лева		90

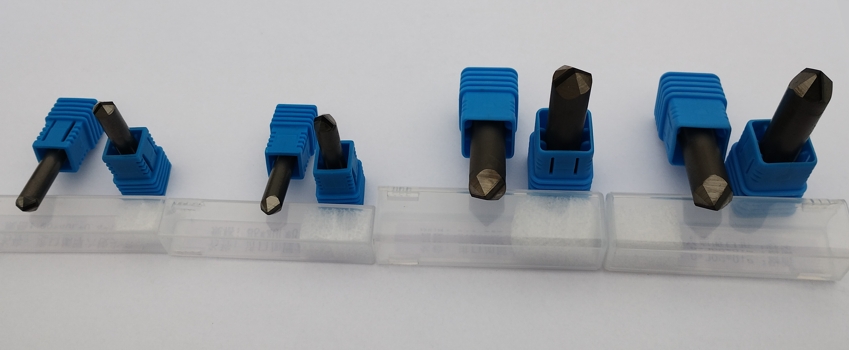

Фрезери от поликристален диамант PCD с двойна пластина и шестоъгълен връх, изглед на фрезерите

Фрезери от поликристален диамант PCD с двойна пластина и шестоъгълен връх, изглед на фрезерите.

Фрезери от поликристален диамант PCD с четири режещи ръба - four flute PCD cutter

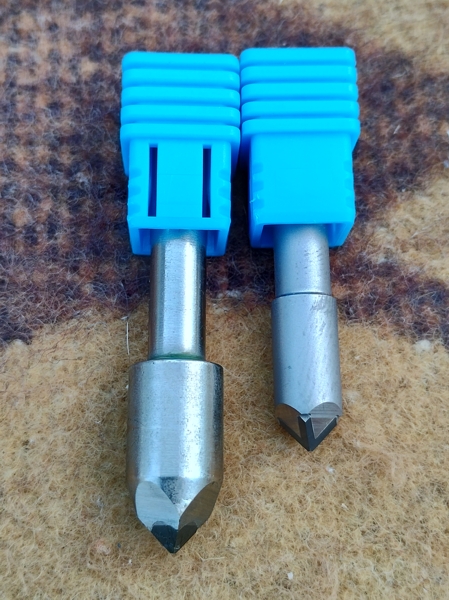

Фрезери от поликристален диамант PCD с четири режещи ръба - стар и нов модел

Фрезери от поликристален диамант PCD с четири режещи ръба - стар и нов модел, ъгъл при върха 90 градуса, захващане 6, 10 и 12 мм, заобляне на върха 0.4 мм. С още по-висока производителност от единичните и двойните PCD. Използват се за издълбаване на надписи в гранит и мрамор. Изпращам с Еконт. Необходимо е да потвърдя заявката. Цените са в таблицата по-долу. При поръчка или купуване на 2-4 броя фрезери с поликристален диамант PCD - 10% отстъпка, на 5-9 броя - 30% отстъпка, на 10-20 броя - 50% отстъпка, за повече искайте оферта. Изпращам с Еконт. Необходимо е да потвърдя заявката. Поръчай Изпрати запитване


ДиаметърЦенаЪгъл
12 мм new119.64 евро
234 лева		90
10 мм new110.44 евро
216 лева		90
6 мм new69.02 евро
135 лева		90
6 мм old 45L49.08 евро
96 лева		90
6 мм old 40L46.02 евро
90 лева		90

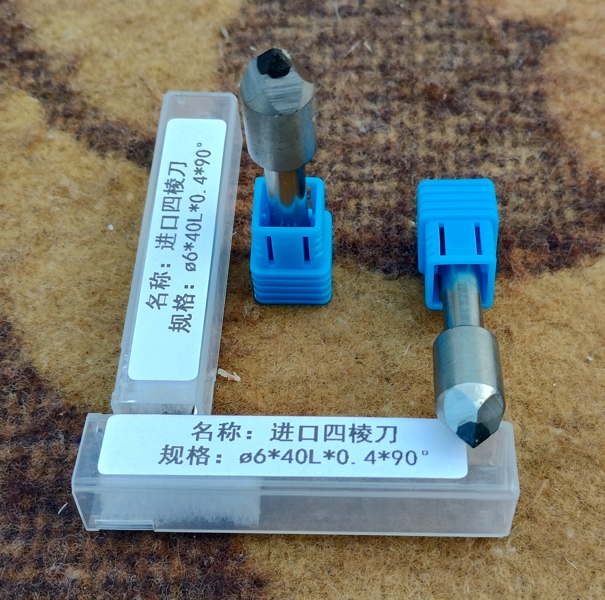

Фрезери от поликристален диамант PCD с четири режещи ръба - стар модел

Фрезери от поликристален диамант PCD с четири режещи ръба - стар модел. Ъгъл при върха 90 градуса, захващане 6мм, заобляне на върха 0.4 мм, обща дължина 45 мм.

Технически чертеж на фрезер от поликристален диамант PCD с четири режещи ръба - стар модел

Технически чертеж на фрезер от поликристален диамант PCD с четири режещи ръба - стар модел.

Фрезери от поликристален диамант PCD с четири режещи ръба - нов модел, захващане 6 мм

Фрезери от поликристален диамант PCD с четири режещи ръба - нов модел. Ъгъл при върха 90 градуса, захващане 6 мм, заобляне на върха 0.4 мм, обща дължина 40 мм. Цената е в таблицата по-горе.

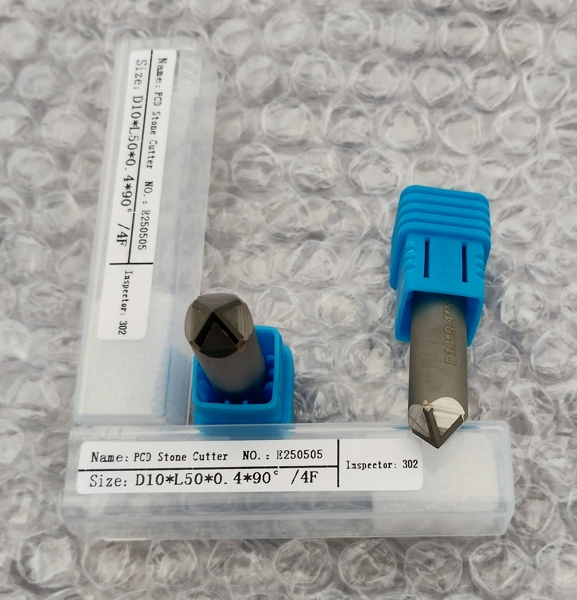

Фрезери от поликристален диамант PCD с четири режещи ръба - нов модел, захващане 10 мм

Фрезери от поликристален диамант PCD с четири режещи ръба - нов модел. Ъгъл при върха 90 градуса, захващане 10 мм, заобляне на върха 0.4 мм, обща дължина 50 мм. Цената е в таблицата по-горе.

Фрезери от поликристален диамант PCD с четири режещи ръба - нов модел, захващане 12 мм

Фрезери от поликристален диамант PCD с четири режещи ръба - нов модел. Ъгъл при върха 90 градуса, захващане 12 мм, заобляне на върха 0.4 мм, обща дължина 50 мм. Цената е в таблицата по-горе.

Инструкции за употреба на фрезери от поликристален диамант върху камък


Характеристика на инструментите от поликристален диамант :


  • 1. Изключително висока твърдост и износоустойчивост: Диамантените частици са взаимно свързани и слепени, с изключително висока якост на свързване, което води до най-добра обща износоустойчивост.
  • 2. Изключително остър режещ ръб: PCD може да постигне много фини и остри режещи ръбове.
  • 3. Висока топлопроводимост: Отлично разсейване на топлината.
  • 4. Относително ниска жилавост: Самият PCD слой е относително крехък, а устойчивостта му на удар е сравнително слаба. Силен удар или точково натоварване могат да доведат до напукване или отпадане на PCD слоя.

    • Приложение. Например гравиране на надписи и орнаменти :


  • 1. Фино гравиране: Букви и малки детайли (особено дребен шрифт, серифи, сложни декоративни шрифтове), които изискват изключително ясни, остри ръбове.
  • 2. Високоскоростно гравиране: Подходящо за високоскоростни, леки условия на рязане на CNC гравиращи машини.
  • 3. Много високо качество на повърхностната обработка: много гладка гравирана основа и страни.
  • 4. Обработка на твърд, силно устойчив на абразия камък: като гранит, кварцит и др. за дълги периоди на непрекъснато гравиране.
  • 5. Дълъг живот, непрекъсната работа: Животът на износване обикновено е най-дълъг в сравнение с други инструменти при подходящи условия.

    Забележка :


  • 1. Уверете се, че сте застопорили стабилно каменната плоча и сте определили нивото и.
  • 2. Уверете се, че главната ос на гравиращата машина се върти по посока на часовниковата стрелка, ако е обратно, при контакт с камъка върхът на инструмента ще се отчупи незабавно.
  • 3. Инструментите с 2 или 4 пластини имат съответно 2 или 4 режещи ръба, режат по двете страни на V образния канал в дълбочина. Инструментите с една пластина режат само от едната страна и трябва да обхождат.
  • 4. 4. Моля, уверете се какъв ъгъл използвате за въвеждане в софтуера - софтуерите Wentai и Artcam използват система за половин ъгъл за въвеждане на ъгъла, а софтуерът Precision Carving използва система за пълен ъгъл за въвеждане на ъгъла.
  • 5. Гравировъчният резец PCD е подходящ за ширина на шрифта по-малка или равна на 10 см.
  • 6. Препоръчителен ъгъл: при ширина на шрифта по-голяма от 30 мм, най-често използван ъгъл е 90°.

    • Препоръчителни параметри за PCD


    1. Настройка на скоростта на шпиндела


  • Колкото по-висока е скоростта, толкова по-висока е честотата на контакт между режещия ръб на инструмента и камъка, толкова по-стабилен е инструментът, толкова по-икономичен е и ефективността на резбата е естествено висока. Следователно, препоръчителната скорост на шпиндела за диамантени инструменти е 24 000 об/мин.

    • 2. Настройка на скоростта на подаване


  • Скоростта на подаване не е фиксиран параметър, мерната единица е мм/мин.
  • Формулата е: Зададена стойност x Процент на подаване = Крайна действителна скорост на инструмента. Например: 3000 е зададената стойност, а 50% е процентът, като се умножи става 1500 мм/минута.
  • Настройката на скоростта за действителната скорост на подаване е променлив параметър и трябва да варира в зависимост от твърдостта на обработвания материал. Основният принцип, който следва, обаче е: условието е шпинделът да не вибрира. След като шпинделът започне да вибрира, стабилността на рязане рязко спада и нормалното рязане се превръща в удари в инструмента, което значително ще съкрати живота на инструмента. Колкото по-твърд е камъкът, който се обработва, толкова по-трудно става рязането и толкова повече усилие трябва да положи шпинделът. В такива случаи скоростта на подаване трябва да се забави; в противен случай ще се появят вибрации, които впоследствие ще повлияят на живота на инструмента.
  • Вземете гранит като пример. Дълбочината на рязане е 0,5-0,8 мм, а скоростта на подаване може да достигне 50% от 3000, което е 1500 мм/мин. За по-меки камъни като мрамор и варовик, скоростта и дълбочината на рязане могат да бъдат съответно увеличени.
  • Забележка: Настройката на всички скорости на подаване трябва да се основава на условието, че шпинделът не вибрира.

    • 3. Настройка на скоростта на рязане


  • Скоростта на рязане е параметър, който повечето оператори на машини са склонни да пренебрегват, но е изключително важен. Ако този параметър е зададен неправилно, това значително ще съкрати живота на режещия инструмент и дори ще доведе до счупване на инструмента веднага след рязане. Надяваме се, че ще обърнете повече внимание на това.
  • По време на рязане силата, поемана от върха на инструмента, е твърде голяма и върхът е най-слабата част на инструмента. Следователно скоростта на рязане е изключително важен фактор, влияещ върху живота му. Моля, настройте я според параметрите, дадени в инструкциите.
  • Зададената стойност на скоростта на рязане обикновено е 50-300 милиметра в минута. Скоростта на рязане може да се регулира в зависимост от твърдостта на камъка. Обикновено за гранит тя е 50-100, за други средно твърди камъни е около 200, а за по-меки камъни може да достигне около 300.
  • Вземете гранит като пример. Обороти 24000. Дълбочина на подрязване 0,5-0,8 мм. Скорост на подаване 1500 мм/мин - (3000*50%). Скорост на подрязване 150 мм/мин.

    • Често задавани въпроси с отговори и обяснение


  • 1. Защо рязането води до счупване?
    Скоростта на рязане е твърде висока, което кара върха на ножа да понася прекомерна сила, което води до счупване на върха му веднага щом се натисне. Това е често срещан проблем за оператори, които обикновено настройват скоростта на рязане на около 500 мм/мин.

  • 2. Защо животът на инструмента е толкова кратък?
    Настройките на машината не са подходящи за режещия инструмент. Следователно, параметрите на машината трябва да бъдат коригирани.

  • 3. Защо се счупи ножът?
    Причина 1: Прекомерната скорост на движение води до прекалено висока странична сила.
    Решение: Намалете скоростта на движение по подходящ начин (препоръчително). Ако скоростта на движение не се промени, увеличете скоростта на въртене по подходящ начин.
    Причина 2: Скоростта на движение е нормална, но скоростта на въртене е твърде ниска.
    Решение: Увеличете подходящо скоростта на въртене (обикновено 24 000 об/мин).
    Причина 3: Режещият ръб на инструмента е твърде тънък, което го прави склонен към счупване.
    Решение: Когато започвате обработката, започнете с най-бавната скорост (скорост на движение) и постепенно я увеличавайте, когато се постигне стабилност. Не бива обаче да се увеличава твърде бързо.

  • 4. Защо отстраняването на стружките не е добро?
    Причина 1: Скоростта на въртене не съответства на скоростта на движение.
    Решение: Регулирайте скоростта на машината по подходящ начин.
    Причина 2: Видът на режещия инструмент не съответства на характеристиките на обработвания материал.
    Решение: Заменете с друг вид режещ инструмент за тестване.
    Причина 3: Режещият инструмент е износен.
    Решение: Ако инструментът е бил използван твърде дълго или е износен, сменете го с нов.
